| 臥式真空煅燒爐 Horizontal Vacuum Calciner | ||||||||||||||||
| 參數Parameter 規格Model | 爐膛尺寸Furnace Dimension | 外型尺寸Overall Dimension | 設計溫度Designed Temperature℃ | 工作溫度Working Temperature℃ | 控溫精度Accuracy Of Temperature Control℃ | 工作電壓working voltage | 加熱功率Power kW | 真空泵vacuum Pump | 水壓Hydraulic Pressure Mpa | 耗水量water consumption L/h | ||||||
| 直徑Dia.(mm) | 長L(mm) | 長L(mm) | 寬W(mm) | 高H(mm) | 極限真空ultimate vacuum Mpa | 抽氣速度Evacuation Rate m3/h | 功率Power kW | |||||||||
| SJZ-W-1 | Φ500 | 600 | 2050 | 1570 | 1580 | 650 | 500 | ±1 | 380V/50Hz | 9 | -0.085 | 80 | 2.2 | ≥0.25 | 120 | |
| SJZ-W-2 | Φ600 | 800 | 2450 | 1720 | 1650 | 650 | 500 | ±1 | 380V/50Hz | 12 | -0.085 | 80 | 2.2 | ≥0.25 | 120 | |
| SJZ-W-3 | Φ600 | 1700 | 4230 | 1910 | 1700 | 650 | 500 | ±1 | 380V/50Hz | 30 | -0.085 | 80 | 2.2 | ≥0.25 | 120 | |
| SJZ-W-4 | Φ600 | 2200 | 5400 | 1910 | 1700 | 650 | 500 | ±1 | 380V/50Hz | 40 | -0.085 | 80 | 2.2 | ≥0.25 | 120 | |
| SJZ-W-5 | Φ700 | 1000 | 2850 | 1820 | 1800 | 650 | 500 | ±1 | 380V/50Hz | 18 | -0.085 | 80 | 2.35 | ≥0.25 | 120 | |
| SJZ-W-6 | Φ700 | 3300 | 7510 | 2010 | 1790 | 650 | 500 | ±1 | 380V/50Hz | 65 | -0.085 | 80 | 4 | ≥0.25 | 120 | |
| SJZ-W-7 | Φ800 | 900 | 2850 | 1920 | 1930 | 650 | 500 | ±1 | 380V/50Hz | 18 | -0.085 | 80 | 2.35 | ≥0.25 | 120 | |
| SJZ-W-8 | Φ800 | 1400 | 3450 | 2100 | 1930 | 650 | 500 | ±1 | 380V/50Hz | 28 | -0.085 | 80 | 2.2 | ≥0.25 | 120 | |
| 注：由于真空煅燒爐產品類型眾多，在此不一一列出，以上數據僅供參考，具體規格根據各客戶要求定制生產。Note:Due to many types of Vacuum Calciner,do not list here, the above data only for reference , specifications of production according to customer requirements. | ||||||||||||||||
清洗效果圖
SJZ-L立式真空煅燒清洗爐可以應用于化纖、滌綸、丙綸、無紡布等生產行業，用來清洗噴絲板、細旦絲板、組件殼體、濾芯。它利用化纖高分子聚合物在隔絕空氣的真空狀態和500℃左右的高溫下裂解的原理制作而成。具有對環境污染小，清洗的噴絲板板面干凈，絲孔流暢，并可以延長噴絲板的使用壽命以及工作時間短、節能、操作簡便、清洗效果好、自動化程度高等優點。是取代三甘醇清洗爐、鹽浴爐的更新?lián)Q代產品。真空清洗爐亦適用于塑料行業模頭、濾芯、濾網的清洗。

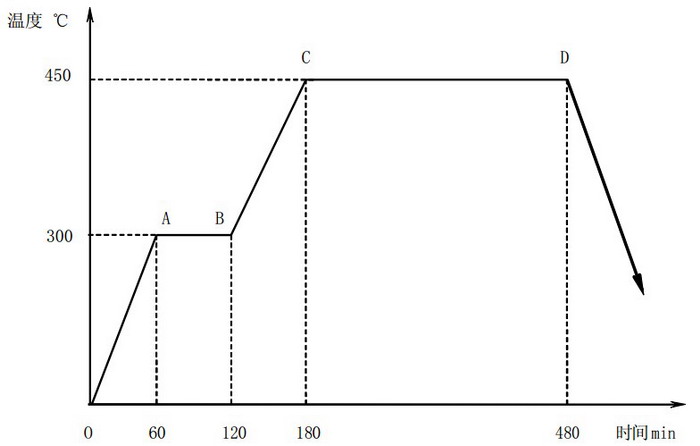

下圖以清洗丙綸產品為例：
1.0A 段，用 60 分鐘時間將工件加熱到 300℃。
2.AB 段爐內溫度在 300℃狀態下保溫 60 分鐘， 將工件上 80%以上的高聚物熔融流進廢料收集罐內?？筛鶕?jù)高聚物含量適當增加或減少此段時間。
3.BC 段期間，爐溫升至 310℃時，此時水閥和真空泵自動打開，爐溫升到 450℃。
4.CD 段，在爐內溫度達到 450℃后保溫 300 分鐘，使剩余的少量高聚物在真空、高溫、低氧的狀態下，充分氧化裂解。這是清洗能否干凈的最主要階段。這段時間內，爐內的高聚物發生的化學反應為：CmHn + O2 －CO2↑+ H2O↑。此時，通過水環式真空泵的抽吸，將爐內生成的二氧化碳和水蒸氣經水噴淋洗滌器洗滌后， 與水一起排出爐外。只要 CD 段有足夠時間，被清洗件決不會沾有有機物。
5. CD 段運行結束后， 程序即全部結束， 此時爐子即刻斷水?dāng)嚯姡?僅有儀表通電，進入自然冷卻狀態，不需人為干預進行操作。
